1 前 言

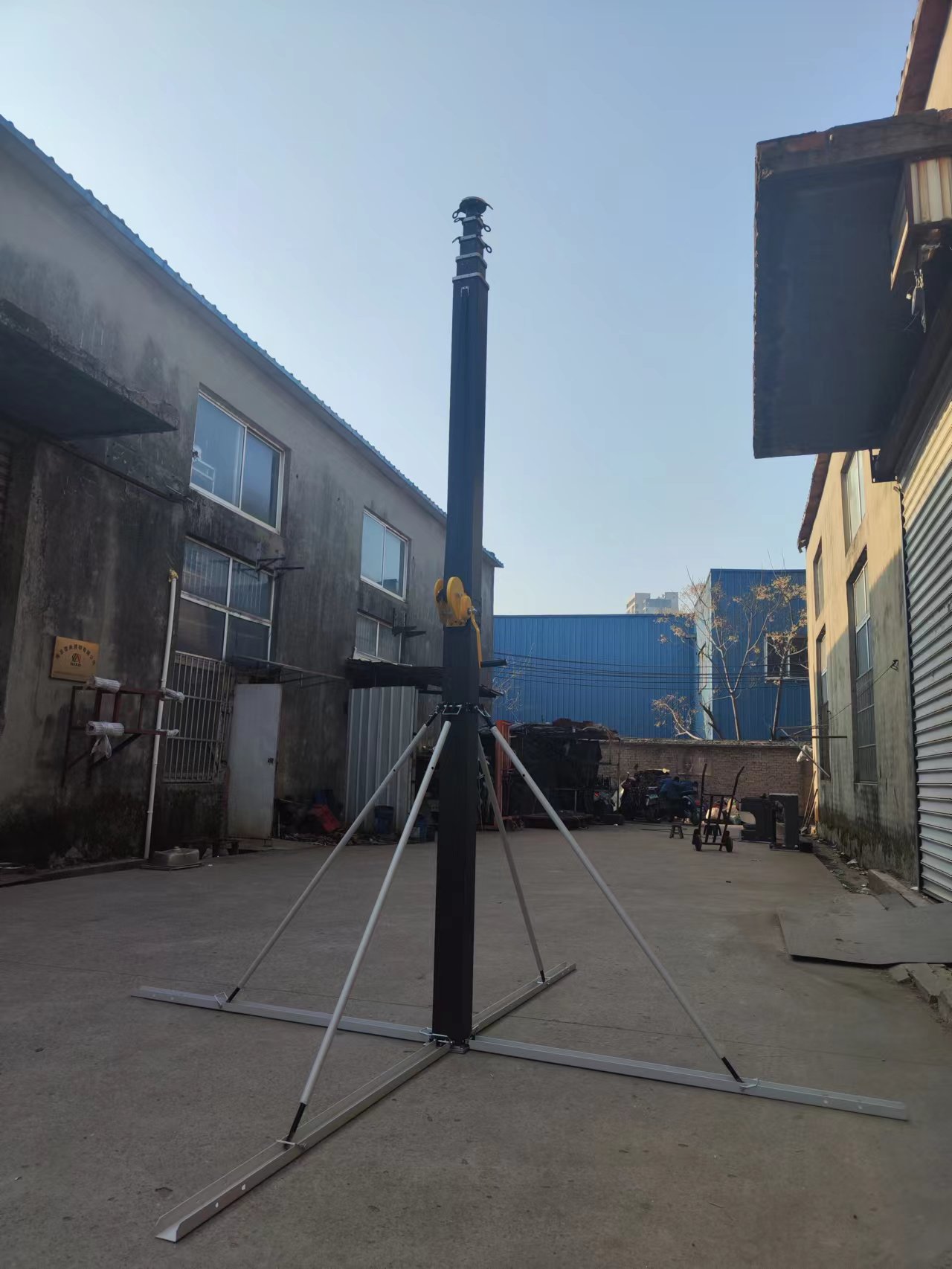

手搖升降桿是為升降天線而設計, 隨著機動車載天線需求量的增加, 天線升降桿已經得到廣泛應用。本文設計的內置式天線升降桿是用滑輪和鋼絲繩來提升各級桿,產品輕便快捷, 穩定可靠, 操作方便, 符合產品的使用要求, 獲得用戶好評。
手動驅動天線升降桿一般采用鋼絲繩、滑輪傳動。早期升降桿產品, 鋼絲、滑輪和升降機構外置, 影響外觀,本產品使用內置線設計。
2 設計原理
手搖升降桿的結構簡圖見圖1。圖1 為三根桿的天線升降桿, 桿1 為固定桿, 里面的桿2、桿3 分別由一根鋼絲繩承拉著, 它們分別是主動鋼絲繩和從動鋼絲繩。主動鋼絲繩的一端固定在固定桿1 的a 處, 另一端從桿2 的下滑輪1、2 上繞過, 再上升繞到固定桿1 的上滑輪3, 并通過滑輪4 導出升降桿,固定在手搖機構上。從動鋼絲繩的兩端分別固定在固定桿1 的底部b、c 處, 中間繞過升降桿2 的上滑輪5、8 和升降桿3 的下滑輪6、7, 把桿3 托起。
3 結構設計
3. 1 升降桿的內置式設計
這種內置式升降桿要求當天線升起后, 鋼絲繩不裸露在外。這就要求設計時, 在桿與桿之間有限的空間內合理安排鋼絲繩的纏繞方式。
首先, 升降桿的管材截面采用正方形截面。這是因為( 1) 桿內壁要安裝滑輪, 需要大的安裝平面, 若選用圓管, 它的內壁不好安裝滑輪;( 2) 相同壁厚和截面積的管子, 方形比圓形的抗彎截面系數大。
第二, 天線升降桿的鋼絲繩與桿件之間的纏繞形式如前面的結構簡圖( 圖1) 所示。主動鋼絲繩的安裝平面在桿2 的中間平面內, 從動鋼絲繩的安裝平面在桿3 的中間平面內, 且與主動鋼絲繩安裝平面垂直。這種形式可以避免兩根鋼絲繩在同一平面內相互交叉碰闖。
第三, 滑輪安裝關鍵在于減小摩擦。前面的原理受力計算過程忽略了摩擦力, 但鋼絲繩在滑輪上滾動時產生的摩擦力是實際存在的, 而且如果設計考慮不周, 摩擦力將很大, 直接影響能否提起各級桿以及鋼絲繩的粗細。因此在設計時滑輪內安裝滾動軸承。
3. 2 手搖機構的設計
這種升降桿的另一個特點是手搖機構內置, 而不是將鋼絲繩直接纏繞在外面。
常用規格表:
絞盤式手動升降桿-20KG | ||||||
標準型 | J3-4/20 | J4-6/20 | J5-8/20 | J6-10/20 | J6-12/20 | J7-15/20 |
總高度 | 4 | 6 | 8 | 10 | 12 | 12 |
閉合高度 | 1.7 | 1.8 | 1.9 | 2 | 2.4 | 3.2 |
其他尺寸 | 170 | 170 | 170 | 170 | 170 | 190 |
其他尺寸 | 190 | 190 | 210 | 230 | 230 | 250 |
最大外桿尺寸□ | 81 | 81 | 99.5 | 118 | 118 | 138.5 |
桿體節數 | 3 | 4 | 5 | 6 | 6 | 7 |
升降時間 | 0.5 | 0.8 | 0.8 | 1 | 1 | 1 |
桿體自重 | 18 | 30 | 35 | 43 | 53 | 65 |
手搖力 | 10 | |||||
穩態/極限風速 | 6級風/12級風 | |||||
絞盤式手動升降桿-50KG | ||||||
標準型 | J3-4/50 | J4-6/50 | J5-8/50 | J6-10/50 | ||
總高度 | 4 | 6 | 8 | 10 | ||
閉合高度 | 1.7 | 1.8 | 1.9 | 2 | ||
其他尺寸 | 170 | 170 | 170 | 180 | ||
其他尺寸 | 210 | 210 | 230 | 250 | ||
最大外桿尺寸 | 99.5 | 99.5 | 118 | 138.5 | ||
桿體節數 | 3 | 4 | 5 | 6 | ||
桿體自重 | 22 | 38 | 43 | 60 | ||
手搖力 | 10 | |||||
穩態/極限風速 | 6級風/12級風 |
